Una vez se ha seleccionado el proceso ha estudiar se pasa a la siguiente etapa del algoritmo del estudio del método, es decir, llevar a cabo el registro de la información referente al método actual. Este paso es sumamente fundamental, dado que de la exactitud de la información que se registre dependerá la eficacia en el desarrollo de las mejoras al método.
Como se ha mencionado, el registro de los hechos constituye la base sobre la cual se efectúa el análisis y examen del Estudio del Método, por esto, las técnicas para llevar a cabo tal registro trascienden la escritura tradicional de la información, dado que resulta sumamente complejo considerar todas las variables y elementos que forman parte de un proceso (por más básico que sea), en un párrafo común.
Los instrumentos de registro más utilizados dentro de la técnica del Estudio de Métodos son los gráficos y los diagramas, y de estos existen gran diversidad en cuanto a estructura y propósito.
| GRÁFICOS que indican sucesión de hechos | Diagrama del proceso de la operación Diagrama del recorrido del proceso Diagrama del recorrido del material Diagrama del recorrido del equipo Cursograma Administrativo |
| GRÁFICOS con escala de tiempo | Diagrama de Actividades Múltiples Simograma |
| DIAGRAMAS que indican movimiento | Diagrama de recorrido o de circuito Diagrama de hilos Ciclograma Cronociclograma Gráfico de trayectoria |
Simbología utilizada en los diagramas
Operación
Una operación representa las principales etapas del proceso. Se crea, se cambia o se añade algo. Normalmente los transportes, demoras y almacenamientos son elementos más o menos auxiliares. Las operaciones por el contrario implican actividades tales como conformación, embutición, montaje, corte y desmontaje de algo.
Inspección
La inspección se produce cuando las unidades del sistema productivo son comprobadas, verificadas, revisadas o examinadas en relación con la calidad y/o cantidad, sin que esto constituya cambio alguno en las propiedades de la unidad.
Transporte
Transporte es el movimiento del material personal u objeto de estudio desde una posición o situación a otra. Cuando los materiales se almacenan cerca o a menos de un metro del banco o de la máquina donde se efectúa la operación, aquel movimiento efectuado para obtener el material antes de la operación, y para depositarlo después de la misma, se considera parte de la operación.
Demora
La demora se produce cuando las condiciones no permiten o no requieren una ejecución inmediata de la próxima acción planificada. La demora puede ser evitable o no.

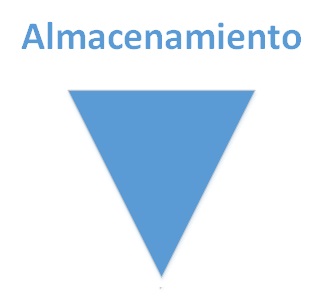

Almacenamiento
El almacenamiento se produce cuando algo permanece en un sitio sin ser trabajado o en proceso de elaboración, esperando una acción en fecha posterior. El almacenamiento puede ser temporal o permanente.

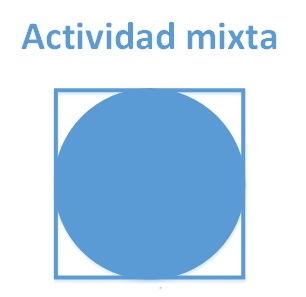

Actividad mixta
Cuando se desea indicar que varias actividades son ejecutadas al mismo tiempo o por el mismo elemento en un mismo lugar de operación, se combinan los símbolos de tales actividades… Para efectos de numeración cada actividad debe enumerarse de manera independiente.
Ejemplos de aplicación de la simbología:
