Ingeniería de métodos

Diagrama del proceso del recorrido

Cursograma analítico

Una vez esbozado el diagrama general del proceso (cursograma sinóptico), se puede aumentar el grado de detalle para una mejor comprensión del sistema objeto de estudio, para esto se puede recurrir al cursograma analítico o diagrama del proceso del recorrido.

Un cursograma analítico es la representación gráfica del orden de todas las operaciones, transportes, inspecciones, demoras y almacenajes que tienen lugar durante un proceso o procedimiento, y comprende la información considerada adecuada para el análisis, como por ejemplo: tiempo requerido y distancia recorrida.

Al realizar un diagrama del proceso del recorrido, se pueden presentar tres (3) variantes, es decir que el cursograma analítico describa el orden de los hechos sujetos a examen mediante el símbolo que corresponde enfocado a Operario/ Material/ Equipo.

Cursograma Analítico Tipo Operario                                                   Diagrama en donde se registra lo que hace la persona que trabaja.
Cursograma Analítico Tipo MaterialDiagrama en donde se registra como se manipula o trata el material.
Cursograma Analítico Tipo EquipoDiagrama en donde se registra como se usa el equipo.

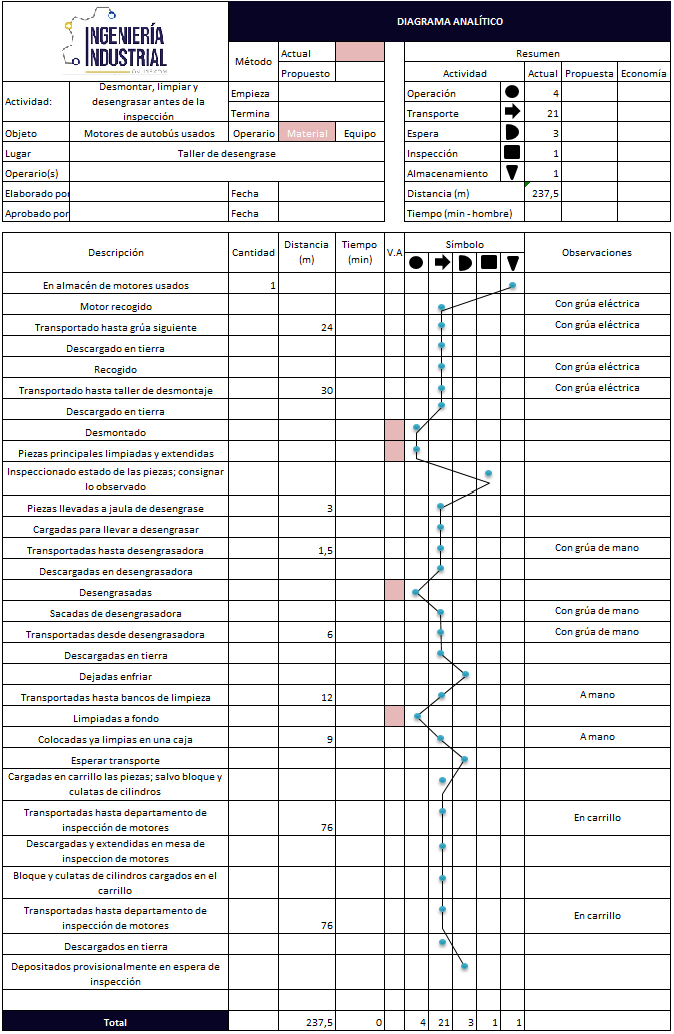

Aunque es posible, en la práctica no se acostumbra a que el cursograma analítico abarque un gran número de operaciones por hoja, debido a que el objetivo del mismo es ahondar en los detalles que inciden en la ejecución de las operaciones mismas. Por ende, es habitual establecer un cursograma analítico aparte para cada pieza importante, tal como se podrá observar en la siguiente ilustración.

Diagrama del proceso del recorrido

Existen ciertos aspectos, como elementos que caracterizan al cursograma analítico, así como al formato de registro. Estas características deben en la medida de lo posible estandarizarse para lograr una comprensión general de los diagramas. El siguiente listado es recomendado por la Organización Internacional del Trabajo:

  • Con la representación gráfica de los hechos se obtiene una visión general de lo que sucede y se entienden más fácilmente tanto los hechos en sí, como su relación mutua.
  • Los gráficos ilustran con claridad la forma en que se efectúa un trabajo. Aún cuando los supervisores y los obreros no estén al tanto de las técnicas de registro, pueden comprender que un gráfico o diagrama con muchos símbolos de Espera o Transporte indica la necesidad de introducir modificaciones en los métodos de trabajo.
  • Los detalles que figuran en el diagrama deben de recogerse mediante observación directa. Una vez inscritos, puede uno despreocuparse de recordarlos, pero ahí quedan para consultarlos, o como para utilizarlos como ejemplos al dar explicaciones a terceros. Los cursogramas no deberían hacerse de memoria, sino a medida que se observa el trabajo (salvo, evidentemente cuando se trate de ilustrar un proyecto para el futuro). Deben confirmarse con el supervisor los detalles registrados en el gráfico. Esta confirmación corresponde a dos propósitos: verificar la corrección de los datos y poner de relieve la importancia de la contribución del supervisor.
  • Los cursogramas basados en observaciones directas deberían pasarse en limpio con el mayor cuidado y exactitud, puesto que las copias se utilizarán para explicar proyectos de normalización del trabajo o de mejoras de los métodos, y un diagrama chapuceado siempre hace causa mala impresión y puede causar errores.
  • Para que siempre sigan sirviendo de referencia y den el máximo posible de información, todos los diagramas deberían llevar como encabezamiento espacios donde apuntar:
    • Nombre del producto, material o equipo representado, con el número del dibujo o número de clave.
    • El trabajo o proceso que se realice, indicando claramente el punto de partido y de término y si el método es el utilizado o el proyectado.
    • El lugar en que se efectúa la operación (departamento, fábrica, local, etc…)
    • El número de referencia del diagrama y de la hoja y el número de hojas.
    • El nombre del observador y, en caso oportuno, el de la persona que aprueba el diagrama.
    • La fecha del estudio.
    • La clave de los símbolos empleados, por si acaso utilizan el diagrama posteriormente personas habituadas a símbolos distintos. Resulta práctico exponerlos como parte de un cuadro que resuma las actividades según los métodos actuales y según los propuestos.
    • Un resumen de la distancia, tiempo y, si se juzga conveniente, costo de la mano de obra y de los materiales, para poder comparar los métodos antiguos con los nuevos.
  • Antes de dar por terminado el diagrama se debe verificar lo siguiente:
    • ¿Se han registrado los hechos correctamente?
    • ¿Se han hecho demasiadas suposiciones y es la investigación tan incompleta que quizá sea inexacta?
    • ¿Se han registrado todos los hechos que constituyen el proceso?.

Una vez se ha trabajado lo concerniente al registro de la información, es tiempo de pasar a la siguiente fase del Estudio del Método, es decir al Examen Crítico de los hechos.
